一、產品定位與核心功能

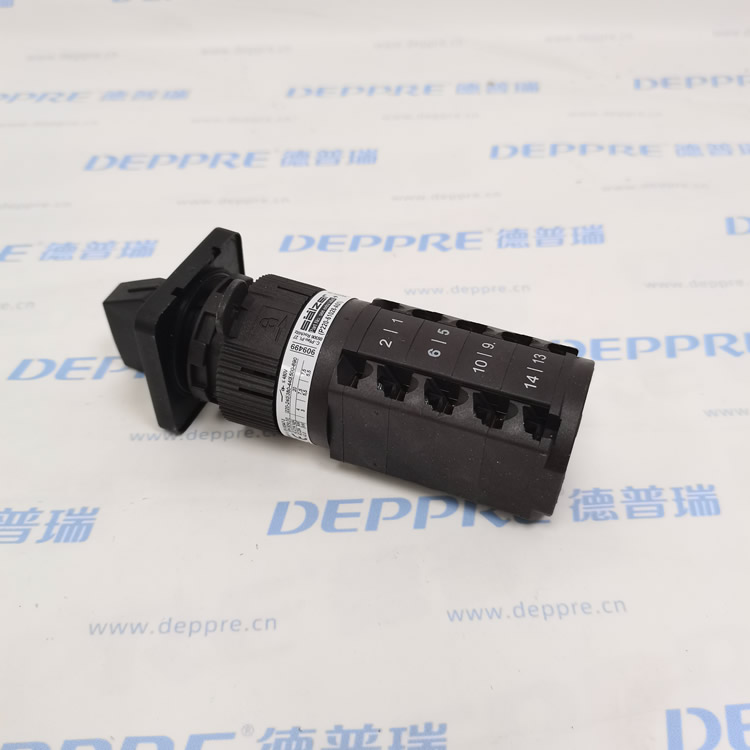

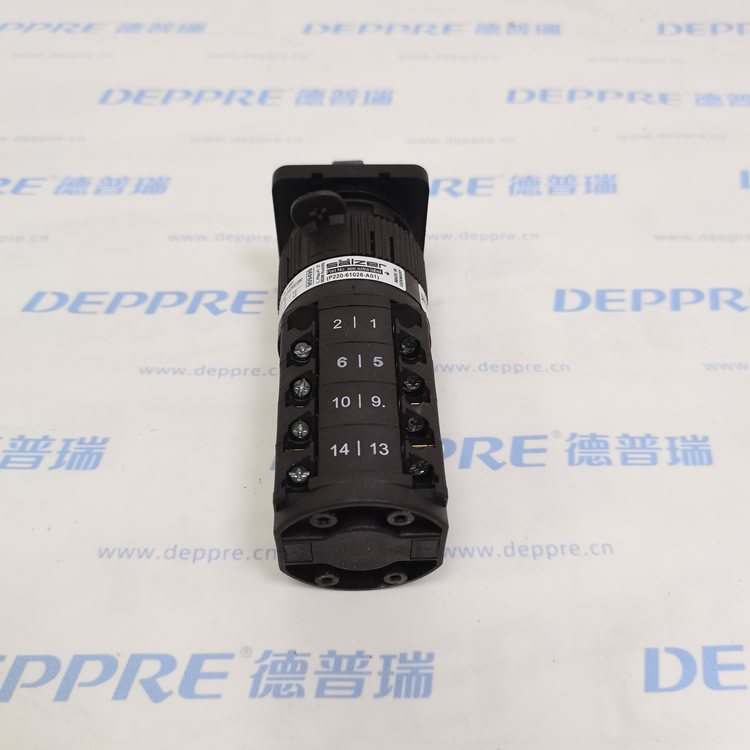

P220-61028-A01隸屬于Salzer P220系列旋轉凸輪開關，專為工業級電路控制設計。其核心是通過凸輪機構精準控制多回路通斷，支持復雜邏輯切換，適用于電動機控制、配電系統及自動化設備的安全操作。

關鍵參數速覽表

參數 規格

額定電流 ≤20A（AC-23A標準）

額定電壓 ≤690V AC

觸點數量 最多24個（可編程組合）

開關位置 最多12檔位

防護等級 IP66（防塵防水）

機械壽命 ≥100萬次操作

安裝方式 面板開孔?22.5mm，前操作后接線

二、技術亮點與結構設計

模塊化編程能力

獨立觸點組：每個觸點可通過凸輪片獨立設定通斷邏輯（30°、45°、60°或90°切換角度），靈活適配多級控制需求（如電機星三角啟動）。

強制斷開結構：凸輪機構確保觸點物理分離，避免虛接風險，支持負載中斷（690V場景）。

工業級防護與可靠性

密封設計：壓鑄鋁合金外殼+硅膠密封圈，耐受粉塵、油污及高壓沖洗（IP66防護）。

觸點材質：銀合金（AgSnO?）觸點抗電弧熔焊，適用于頻繁啟停的感性負載（如電機線圈）。

人機交互優化

手柄定制：標配防滑紋理手柄，可選鑰匙鎖版本（如Ronis Cylinder Lock C001），實現操作權限管理。

狀態可視化：支持紅/綠雙色LED窗口（可選），實時顯示回路通斷狀態。

三、典型應用場景

1. 電動機多模式控制

星三角啟動切換：通過3檔位編程實現電機啟動（星形）→ 過渡（斷開）→ 運行（三角形）的自動切換，降低啟動電流沖擊。

正反轉控制：雙觸點組互鎖設計，防止正反轉回路同時導通導致的短路事故。

2. 工業配電系統管理

變壓器旁路切換：維修時切換至備用電源，主回路強制隔離保障人員安全（需搭配機械互鎖附件）。

多路照明分組：12檔位控制建筑群照明分區，實現節能調度（如工廠夜班模式）。

3. 自動化產線安全聯鎖

機械臂軌跡限位：多觸點組串聯急停回路，觸發超程時立即切斷動力電源。

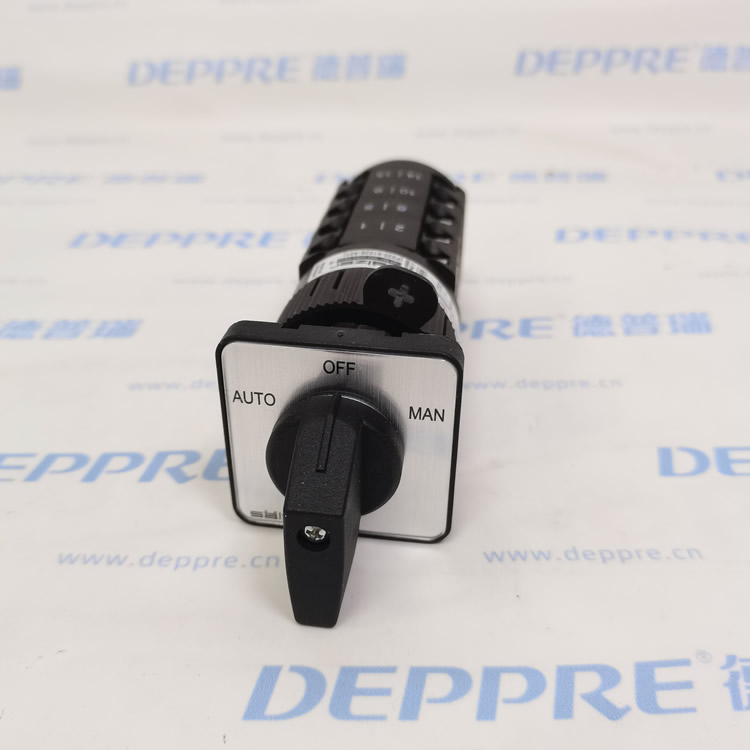

輸送線模式選擇：切換“自動/手動/維護”模式，隔離控制信號與高壓主電路。
