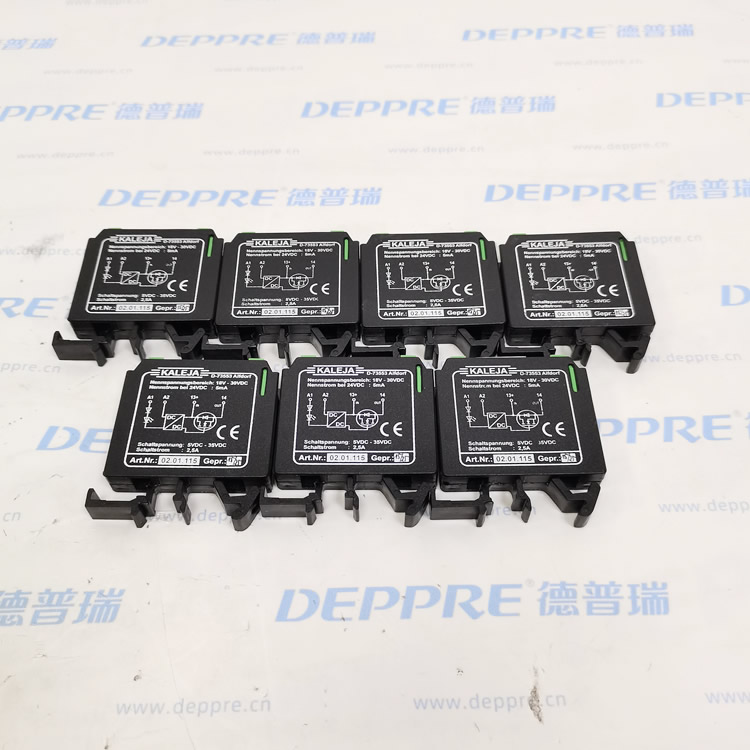

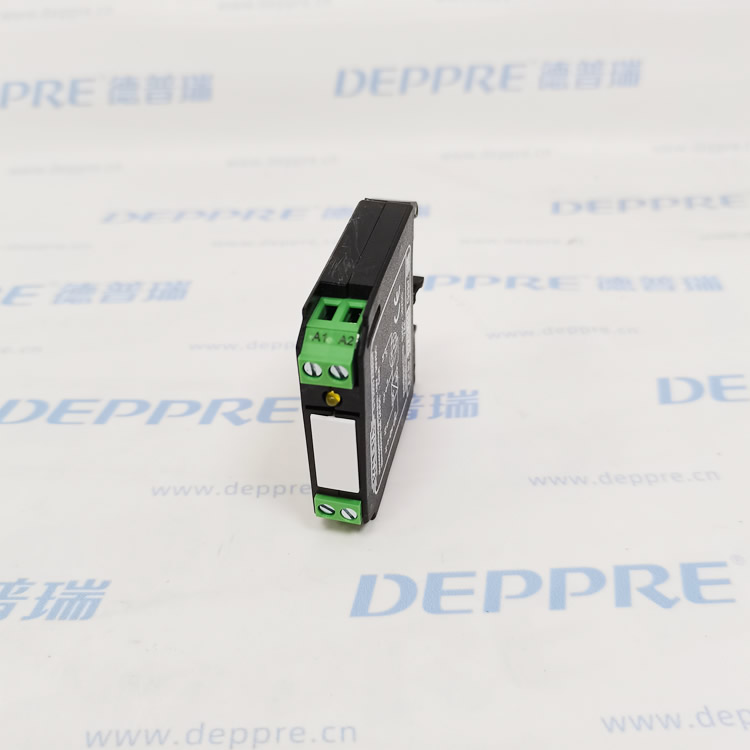

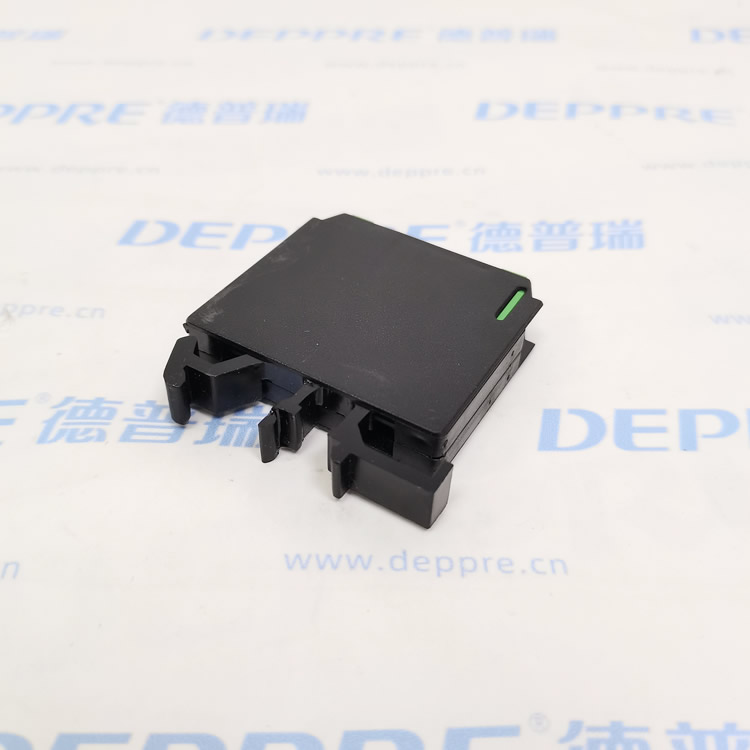

D-73553 Alfdorf電機控制器描述：

型號：02.01.115

模塊M-4Q-5-30是一個四季度電動機控制系統，針對直流電動機進行軟啟動 /速度調節。它可確保打開 /關閉電動機以及電動機的受控驅動器。 電動機的速度調節可以通過電位計或模擬電壓0-10 VDC設置。 修剪器TR2（坡道）用于將電動機的啟動時間從0,1s設置為5s。 Trimmer TR3（IXR）用于設置IXR補償，即，如果電動機處于負載變化，IXR補償會試圖保持電動機恒定的速度。 修剪器4（電流）用于設置可允許的總電流。 在端子2（i更換）處，可以通過施加當前監視器的高信號（電動機過度關閉后關閉，不關閉電動機，但不限于當前集合）可以更改為當前限制（電動機不關閉，而限制為當前集合） 設置已達到）。 一旦到達過度電流，LED燈光就會升高，輸出（Rerminal 16）更改為VCC。 在控件輸入（終端3）下，可以從速度設置變?yōu)槿佟?如果控制（終端1），則沒有動態制動。
