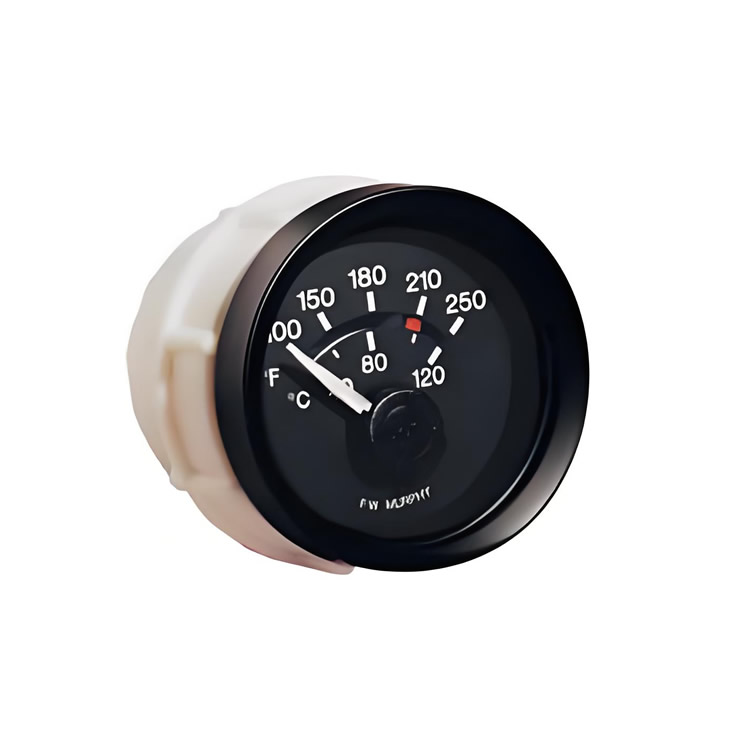

EGS21 T-250-12-A 規格參數

1. 基本型號信息

?   系列: EGS21 系列 (電動繼電式儀表)

?   儀表類型: 溫度表

?   標稱電壓: 12V DC

?   量程: 250°F

2. 規格 (適用于所有EG21/EGS21系列)

?   外殼: 聚酯 (PBT) 材料，全密封設計，防撞擊、防水。

?   表框: 拋光316不銹鋼；可選黑色或SAE型。

?   鏡面: 防紫外線，透明聚碳酸酯。

?   刻度盤: 黑底，白色刻度；背光啟動后刻度顯示為紅色；雙刻度(℃、°F)顯示；鏡帶設計消除視覺誤差。

?   指針照明: 指針上裝有“冷光”二極管，增加夜間可視度。

?   接線: 插頭和引線，線徑：18AWG(1.0mm2)，線長：8英寸(203mm)。

?   工作溫度: -40°C 至 +85°C (等同 -40°F 至 +185°F)。

?   存儲溫度: -60°C 至 +85°C (等同 -77°F 至 +185°F)。

?   過壓保護: 最多可承受200%標稱電壓5分鐘。

?   極性反接保護: 在工作溫度范圍內，可無限時承受極性反接。

?   環境標準: 符合SAE J1810標準。

?   環境適應性: 可適用于潮濕、高/低溫、強腐蝕等惡劣環境。

3. 電動繼電式功能 (EGS21系列特有)

?   傳感元件: 霍爾效應。

?   輸出信號: 接地信號 (沉降輸出)。

?   輸出額定值: 300mA 恒定電流。

?   觸發類型: 遞增觸發 (適用于溫度表)。

?   飽和輸出電壓 (輸出開關壓降): 在25°C時為1.3V - 2.3V。

?   觸發點調節: 觸發值可在刻度的90%范圍內進行調節，使用1/16英寸六角扳手在儀表背面調節。

?   觸發點指示: 在儀表鏡帶上顯示觸發點位置。
