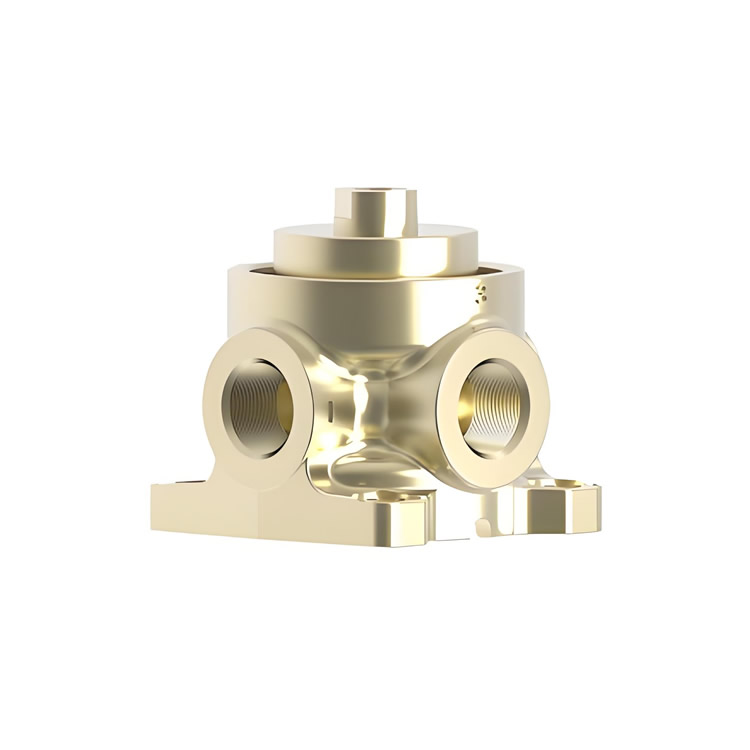

隔膜提升閥空氣先導閥

型號：500AB310

500A 系列 1/2 管空氣先導閥采用經典的漢弗萊隔膜提升閥原理。不平衡的空氣彈簧復位設計確保了可靠的移位和氣密密封，無論是驅動還是非驅動。緊湊的設計允許近距離安裝到工作中，并實現快速循環/快速排氣。堅固的 2 通或 3 通閥采用標準黃銅閥體結構（用于替代介質）常閉。

媒體 空氣、惰性氣體、溫和液體

閥門功能 單先導，常閉

管道類型 直聯式直接管道

端口大小 1/2 NPT（先導端口：1/8 NPSF）

端口數 3 個端口

職位數量 2 個職位

尺寸（英寸）高 x 寬 x 深 3.12 x 2.94 x 3.06

包含的選項 飛行員助推器

作類型 空中駕駛

流量 - SCFM @ 100 psig 160

流量 - LPM @ 6.9 bar 4530

ESEOD（孔口）- 英寸（毫米） 0.385 (9.78)

流量系數 （Cv） 2.67

潤滑 不需要

壓力范圍 （psi） 10-125

在閥門壓力為：

推薦先導壓力 （psi）：

<=30 磅/平方英寸 60磅/平方英寸 90磅/平方英寸 120磅/平方英寸

22 34 46 58

運行速度（周期/分鐘） 600

環境溫度范圍 （?F） 0~225

接液材料 黃銅、SST、丁腈橡膠 N

重量（盎司） 47.0
